سربارگیر در قالب چه وظیفه ای داره؟
سرباره گیر یا cold slug well در قالب تزریق پلاستیک
در طراحی و ساخت قالبهای تزریق پلاستیک (Injection Molding)، Cold Slug Well یکی از ویژگیهای مهم است که برای بهبود کیفیت قطعه نهایی و جلوگیری از نقصهای احتمالی در قطعه طراحی میشود. این بخش بهصورت یک حفره کوچک یا فضایی در نزدیکی نوک نازل (Nozzle) و سیستم راهگاه (Runner System) قالب قرار دارد.
وظیفه و عملکرد Cold Slug Well
هنگامی که پلاستیک مذاب از نازل وارد قالب میشود، ممکن است مواد سرد شدهای که در ابتدای نازل یا ورودی راهگاه وجود دارند، به داخل جریان مذاب وارد شوند. این مواد سرد شده میتوانند باعث ایجاد نقصهایی مانند:
• خطوط جریان (Flow Lines)
• عیوب سطحی
• عدم یکنواختی در ساختار قطعه
برای جلوگیری از ورود این مواد سرد به قطعه نهایی، Cold Slug Well طراحی میشود. این حفره باعث میشود:
1. مواد سرد شده از جریان اصلی جدا شده و به داخل Cold Slug Well هدایت شوند.
2. تنها مواد مذاب با دمای مناسب وارد قالب شوند و کیفیت قطعه حفظ شود.
موقعیت و طراحی Cold Slug Well

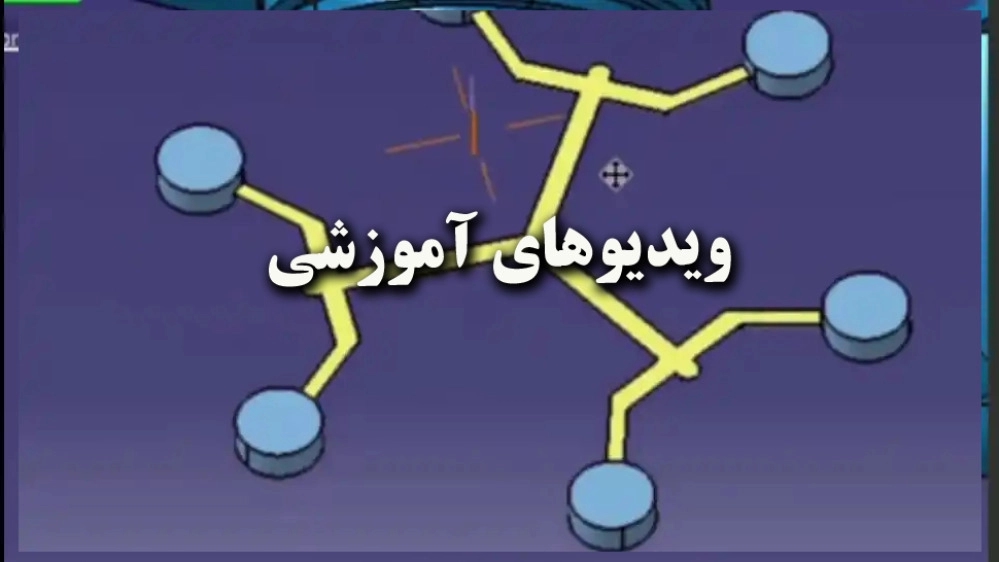

Cold Slug Well معمولاً در انتهای راهگاه و پیش از ورود به حفره قالب قرار دارد. طراحی آن به گونهای است که:
• از انسداد مسیر جریان جلوگیری کند.
• حجم مناسبی برای نگهداری مواد سرد شده داشته باشد.
مزایای استفاده از Cold Slug Well
1. بهبود کیفیت قطعه: از ورود مواد سرد شده به قطعه جلوگیری کرده و کیفیت سطح و ساختار قطعه را افزایش میدهد.
2. کاهش ضایعات: با حذف مواد سرد، خطر تولید قطعات معیوب کاهش مییابد.
3. افزایش یکنواختی جریان: جریان مذاب بدون اختلال وارد قالب میشود.
نکات طراحی Cold Slug Well
• ابعاد و موقعیت آن باید متناسب با نوع مواد، اندازه قطعه و طراحی قالب باشد.
• حجم آن نباید بیش از حد بزرگ باشد تا روی زمان سیکل تزریق تأثیر منفی نگذارد.
در نتیجه، Cold Slug Well یکی از اجزای مهم در قالبهای تزریق پلاستیک است که نقش کلیدی در بهبود عملکرد فرآیند و کیفیت قطعات تولیدی ایفا میکند.
