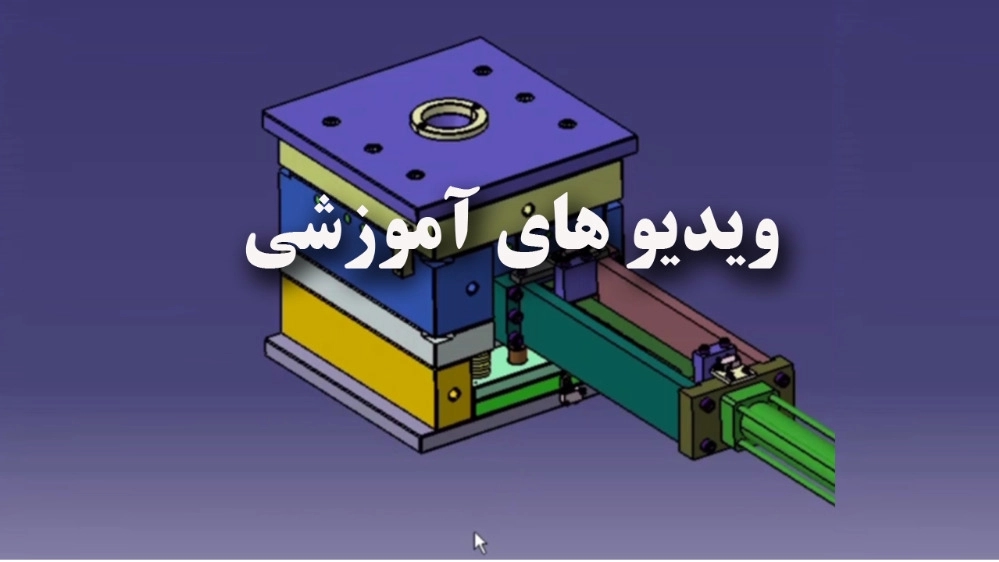

در قالب‌های تزریق پلاستیک گیربکسی، چرخ و شانه (Rack and Pinion) یکی از مکانیزم‌های رایج است که برای کنترل حرکت و باز و بسته شدن قسمت‌های مختلف قالب (معمولاً صفحات متحرک یا سیستم خروج قطعه) استفاده می‌شود. این سیستم برای حرکت دادن صفحات یا قطعات قالب به صورت همزمان و یکنواخت کاربرد دارد. در زیر توضیحات کاملی درباره این سیستم ارائه می‌شود:
اجزای اصلی چرخ و شانه:
1. چرخ‌دنده (Pinion):
• معمولاً به یک موتور یا محرک متصل است که نیروی چرخشی را به سیستم انتقال می‌دهد.
2. شانه (Rack):
• یک میله خطی است که دارای دندانه‌هایی است که با دندانه‌های چرخ‌دنده درگیر می‌شوند.
• حرکت چرخشی چرخ‌دنده را به حرکت خطی تبدیل می‌کند.
کاربرد چرخ و شانه در قالب‌های تزریق گیربکسی:
1. حرکت همزمان صفحات:
• در قالب‌های چندصفحه‌ای یا قالب‌هایی با سیستم باز و بسته پیچیده، از چرخ و شانه برای هم‌تراز نگه داشتن صفحات استفاده می‌شود.
• این مکانیزم تضمین می‌کند که صفحات به صورت یکنواخت و بدون انحراف حرکت کنند.
2. خروج قطعه:
• در برخی از قالب‌ها، چرخ و شانه برای خروج قطعات از حفره‌ها (Cavity) به‌کار می‌رود.
• این سیستم باعث می‌شود تا سیستم خروج به صورت مستقیم و یکنواخت کار کند.
3. حرکت مکانیزم‌های کمکی:
• چرخ و شانه می‌تواند برای حرکت مکانیزم‌هایی مانند اسلایدها یا سیستم‌های جانبی قالب استفاده شود.
مزایا:
1. دقت بالا: حرکت خطی دقیق و یکنواخت.
2. قابلیت کنترل: امکان تنظیم آسان حرکت با تغییر نسبت دندانه‌ها
3. طول عمر بالا: در صورت استفاده از مواد مقاوم، سیستم دوام بالایی دارد.
4. استحکام: مناسب برای جابه‌جایی قطعات سنگین و تحمل بار بالا.
معایب:
1. هزینه ساخت: طراحی و تولید این سیستم به دقت بالایی نیاز دارد که هزینه‌بر است.
2. سایش: اگر مواد نامناسب انتخاب شود یا روانکاری به‌درستی انجام نشود، سایش دندانه‌ها می‌تواند مشکل‌ساز شود.
3. محدودیت سرعت: سرعت حرکت ممکن است در مقایسه با برخی مکانیزم‌های دیگر محدود باشد.
نکات طراحی و نگهداری:
1. انتخاب مواد مناسب:
• برای افزایش دوام، چرخ‌دنده‌ها و شانه از مواد مقاوم مانند فولاد سخت‌کاری شده یا آلیاژهای مقاوم به سایش ساخته می‌شوند.
2. روانکاری:
• روانکاری مناسب برای جلوگیری از سایش و کاهش اصطکاک ضروری است.
3. تراز بودن سیستم:
• در حین نصب، باید اطمینان حاصل شود که چرخ‌دنده و شانه به درستی درگیر هستند تا از هرگونه انحراف یا سایش جلوگیری شود.
4. بازرسی دوره‌ای:
اگر پرسش یا جزئیات بیشتری درباره طراحی یا کاربرد خاصی دارید، خوشحال می‌شوم کمک کنم!
